Produção de correr e maxim-ar
Você fabrica portas e janelas de correr e maxim-ar 90º e precisa usinar trilho, concha, lingueta, dreno e pingadeira sempre na mesma medida.
Para a serralheria que fabrica portas e janelas de correr e maxim-ar na linha Suprema e quer usinar folhas, marcos, travessas e pingadeiras com padrão, sem depender de ar comprimido.
Você fabrica portas e janelas de correr e maxim-ar 90º e precisa usinar trilho, concha, lingueta, dreno e pingadeira sempre na mesma medida.
O acionamento é por alavanca. A prensa trabalha sem compressor, o que simplifica a instalação em oficinas que ainda não têm rede de ar comprimido.

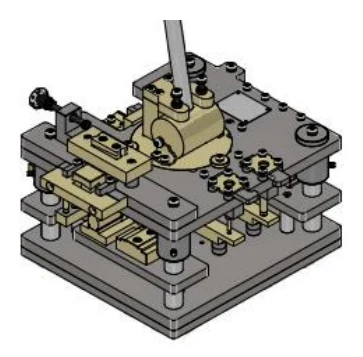

As operações ficam reunidas em um só estampo fixado na bancada. Cada perfil entra na sua matriz, com furos e rasgos nas posições definidas pela ferramenta.
Perfis da linha Suprema e similares. Os códigos abaixo são os perfis indicados no manual técnico da Wemaq.
0101A0202A0304121305060711D08091011A11B11CEste modelo não usina porta de giro, perfis bitubulares nem o perfil SU-245 na operação 03. Para porta de giro, veja a Linha Gold.
Matriz, macho e punção definem a medida. A peça da segunda-feira sai igual à da sexta, independentemente de quem opera.
O varão vem montado, ajustado e travado. Ele é compartilhado entre as operações 03, 12 e 13, o que mantém a referência de posição.
Punções em aço prata com tungstênio e matrizes em aço ferramenta, temperados, revenidos e retificados para dureza de 53 a 56 HRC.
Colunas em SAE 1045 retificado e buchas de ferro fundido com lubrificação externa. Placas usinadas em centro de usinagem.
O acionamento por alavanca dispensa rede de ar, lubrifil e manutenção de pistões pneumáticos.
Óleo nos bicos graxeiros das colunas antes de começar e limpeza do cavaco ao final do dia.
| Acionamento | Manual, por alavanca |
|---|---|
| Aplicações | Portas e janelas de correr e maxim-ar 90º (não inclui porta de giro) |
| Operações | 18 (01, 01A, 02, 02A, 03, 04, 05, 06, 07, 08, 09, 10, 11A, 11B, 11C, 11D, 12, 13) |
| Linha de perfis | Suprema e similares |
| Matrizes e machos | SAE 4140 (aço ferramenta) |
| Punções | SAE 120WV4 (aço prata com tungstênio) |
| Dureza de corte | 53 a 56 HRC, após têmpera, revenimento e retífica |
| Colunas e buchas | Colunas SAE 1045 retificadas, buchas em ferro fundido com lubrificação externa |
| Estrutura | Placas SAE 1020 usinadas em centro de usinagem |
| Base | Bancada de aço, fixada em piso concretado e plano com parabolt PBC 3/8" × 3" |
| Fixação do estampo | Parafusos Allen M8 × 10 na bancada |
| Medidas de usinagem | Rasgo do dreno 56 mm · concha padrão 19,7 × 120 mm · furos Ø 3,2 / 5 / 8 / 10 mm |
| Garantia | 12 meses a partir da nota fiscal · reposição de peças em garantia em 2 a 5 dias úteis |
Controle de qualidade em todas as etapas, da usinagem das placas à têmpera das ferramentas.
Matrizes, machos e punções alinhados por colunas retificadas para resultado consistente.
Cobertura contra defeito de fabricação, com reposição de peças em 2 a 5 dias úteis.
Orientação técnica antes da compra, na instalação e no dia a dia de produção.
O especialista Wemaq monta a proposta conforme a sua produção e apresenta as formas de pagamento disponíveis.
Não. O acionamento é manual, por alavanca. Quem precisa de mais ritmo com menos esforço pode avaliar a Suprema Pneumática.
Não. Este modelo atende portas e janelas de correr e maxim-ar 90º. Para porta de giro, a indicação é a Linha Gold.
Use os perfis da linha Suprema e similares indicados para cada operação. Perfil diferente do especificado pode danificar o estampo e não é coberto pela garantia. Em caso de dúvida, envie o código do perfil ao especialista.

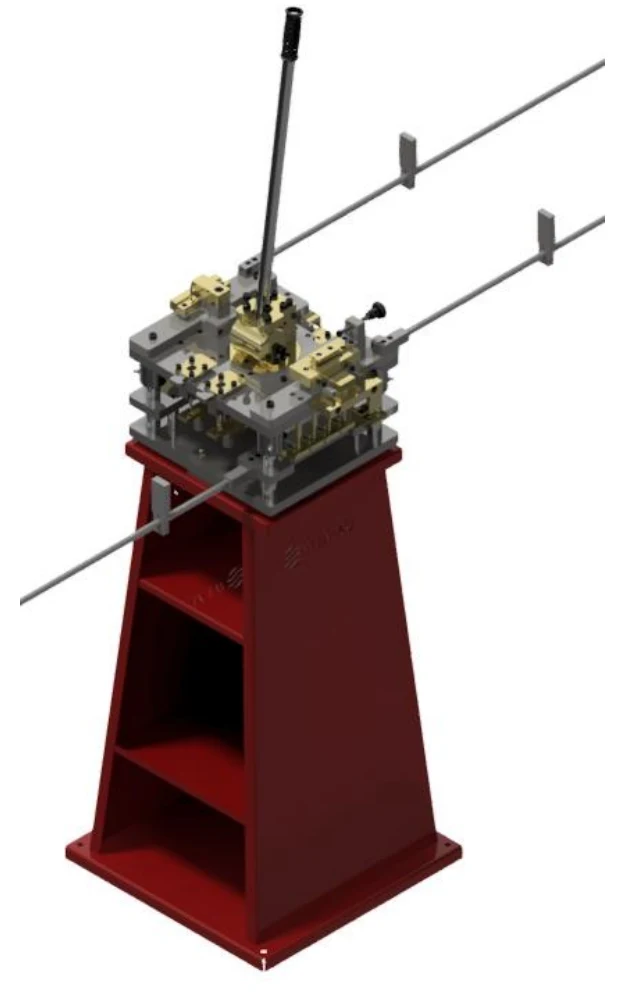

A bancada de aço é chumbada em piso concretado e plano com quatro parabolts, e o estampo é fixado na bancada com parafusos Allen M8 × 10. Os parafusos de fixação no piso não acompanham o equipamento.
Óleo lubrificante nos bicos graxeiros das colunas antes de começar o trabalho, limpeza do cavaco das matrizes ao final do dia e uma camada de óleo nas matrizes depois da limpeza.
12 meses contra defeito de fabricação, contados da nota fiscal. A Wemaq conserta ou substitui a peça defeituosa, com reposição em 2 a 5 dias úteis. O manual detalha as exclusões, como uso de perfil inadequado e retirada do varão.
O manual recomenda um treinamento inicial do operador antes de colocar a prensa em produção. O suporte da Wemaq orienta sua equipe antes e depois da compra.
Conte como é a sua produção. O especialista confirma os perfis que você usa e monta a proposta.
